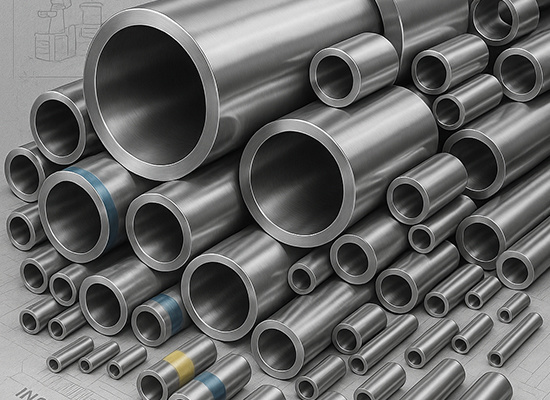

不锈钢空心棒
空心棒（Hollow Bar）｜全球工程与招采用货一站式解决方案
一、产品定位与适用范围
• 产品定义：空心棒为用于机械加工的厚壁中空长材，重点控制机加工余量、同心度与直线度，典型供货按欧洲标准 EN 10294 系列或机械用管标准供货。
• 适用行业：通用机械、矿山与冶金装备、石化设备构件、纸浆与造纸机械、泵阀与液压件毛坯、海工与海水环境构件、食品与制药设备的非介质侧结构件。
• 与“管”的边界：空心棒并非流体承压管，不直接对应压力管道规范。若将空心棒用作承压部位，须在合同中增列相应法规条款并满足额外检验与文件要求。
• 供货形态：黑皮热轧状态或固溶处理加酸洗状态（HRAP），可按项目增加内外圆机加工余量与端部加工。
二、标准矩阵（按用途与材质族群）
• 空心棒专用与机械用管：
— EN 10294-1：车削加工用空心棒（非合金与合金钢）。
— EN 10294-2：车削加工用空心棒（不锈钢）。
— EN 10297-1：通用机械用无缝圆钢管（可作空心棒替代或补充）。
— EN 10305-1：冷拔精密无缝钢管（精密级尺寸与表面要求场景）。
— ASTM A519：无缝碳钢与合金钢机械用管（美标机械用基准）。
— ASTM A511：无缝不锈钢机械用管（美标不锈空心棒等效供货常用）。
• 尺寸与公差（不锈钢与协商场景）：ISO 1127（不锈钢管尺寸与公差，用于不锈钢采用“管材路线”供作空心棒时的协商参考）。
• 无损检测：EN ISO 10893 系列（UT、ET、RT、MT、PT 的方法与等级）。
• 中国与日本常用对照：GB/T 8162（结构用无缝钢管）、GB/T 3639（冷拔或冷轧精密无缝钢管）、GB/T 14975／14976／13296（不锈钢结构／流体／换热用无缝管，采用“管材路线”时参考）；JIS G3445（机械结构用碳钢管）、JIS G3459（不锈钢管）。
• 材质证明与见证：EN 10204 3.1／3.2。
三、场景—材料—标准—尺寸映射（文字化速查）
• 通用机械轴套与衬套毛坯：材料 E355、20MnV6、42CrMo4（对照 AISI 4140）。标准 EN 10294-1 或 ASTM A519。典型尺寸外径 60～250 毫米、壁厚 10～60 毫米、长度 4～6 米。
• 高强度与抗疲劳部位（齿轮圈、联轴器坯）：材料 42CrMo4（调质）、34CrMo4（对照 AISI 4130）。标准 EN 10294-1 或 ASTM A519。典型尺寸外径 80～300 毫米、壁厚 20～80 毫米。
• 一般耐蚀构件（食品与造纸非介质侧）：材料 304L、316L。标准 EN 10294-2 或 ASTM A511。典型尺寸外径 50～200 毫米、壁厚 8～40 毫米。
• 海水与高氯化物环境：材料 双相不锈钢 2205、超级双相 2507。标准 EN 10294-2；若采用“管材路线”可补充 ASTM A789 的化学与腐蚀试验要求。典型尺寸外径 60～220 毫米、壁厚 10～50 毫米。
• 高温抗氧化或强腐蚀构件毛坯：材料 310S、镍基合金 625、825、C-276。标准 ASTM A511 或相应镍合金管棒标准加厂家技术条件。尺寸按项目能力协商。
• 精密配合、内孔质量要求高：采用 EN 10305-1 冷拔精密路线，或在 EN 10294 基础上约定内孔加工与表面粗糙度目标；尺寸与公差按项目收紧。
四、规格范围与公差（项目可协商收紧）
• 外径范围：约 30～250 毫米为主流库存区间；部分产线可扩展至更大外径，按厂家能力确认。
• 壁厚范围：约 8～80 毫米为常见工程区间，厚壁按项目确认。
• 长度范围：常规 4～6 米；可供定尺。
• 直线度：典型 ≤1.5 毫米／米；关键工件按项目约定更严限值。
• 偏心率与椭圆度：建议显式写入合同。偏心率典型控制 ≤10％；椭圆度按 EN 10294 或双方协议执行。
• 公差体系：按 EN 10294-1／-2 对外径、壁厚、长度与直线度的规定执行；采用 ASTM A519 或 ASTM A511 路线时，公差按相应标准条款执行；不锈钢采用“管材路线”时，可依 ISO 1127 的 D／T 等级协商约束。
五、制造流程与关键控制
• 冶炼与精炼：电炉或转炉冶炼，经 AOD／VOD（二次精炼），必要时执行 ESR；确保低 S／P 与清洁度。
• 成形与初控：穿孔（曼内斯曼）加热轧制或热挤压成形厚壁中空坯，控制壁厚均匀性与同心度。
• 热处理：碳钢与合金钢正火或调质，不锈钢固溶处理并快速冷却，防止有害相析出。
• 矫直与无损检测：矫直后按 EN ISO 10893 系列执行 UT／ET／MT／PT 等；关键工件建议 100％ 超声检测。
• 机加工余量与端部：根据成品外径与内孔精度要求，约定外圆与内孔的切削余量；端面与倒角加工便于装夹与后续镗削。
六、质量检验与文件
• 化学成分与 PMI：按牌号与标准验收；关键材质部位执行正材鉴别。
• 力学性能：屈服强度、抗拉强度、延伸率与硬度按状态与标准执行。
• 尺寸与外观：外径、壁厚、长度、直线度、椭圆度与偏心率；表面不得有折叠、裂纹、夹皮与严重划伤。
• 密封性与压力：空心棒非压力管，通常不强制水压；若作为承压件毛坯，按项目补充气密或水压要求。
• 文件包：材质证明 EN 10204 3.1／3.2、热处理记录、无损检测报告、尺寸记录与可追溯性文件；可按项目配置第三方见证。
七、供货形态与包装
• 供货状态：黑皮、酸洗或固溶加酸洗（HRAP）。
• 表面保护：不锈钢酸洗与钝化（防游离铁）；端面保护、内外防锈、防潮包装。
• 标识与追溯：炉号、热号、牌号、规格、长度、状态、重量与卷／支号，配二维码追溯（如需要）。
八、订货要点（可直接写入采购文件）
1）标准与版次：EN 10294-1／-2 或 ASTM A519／ASTM A511（注明年份）；采用“管材路线”时补充 EN 10297-1、EN 10305-1 或 ISO 1127 的协商条款。
2）牌号与状态：示例“42CrMo4＋QT”“1.4462（2205）固溶”。
3）尺寸与公差：外径×壁厚×长度；直线度、偏心率、椭圆度上限；是否约定机加工余量。
4）无损检测：UT／ET 覆盖率与等级；必要时 MT／PT。
5）文件与见证：EN 10204 3.1／3.2，热处理曲线，无损检测报告，第三方见证清单。
6）包装与物流：端面保护、整体防锈、防潮、装卸与堆码要求。
九、选材指南（文字化）
• 成本与加工效率优先：E355、20MnV6（EN 10294-1）。
• 强度与韧性优先：42CrMo4 调质或 AISI 4140（ASTM A519）。
• 一般耐蚀：304L、316L（EN 10294-2 或 ASTM A511）。
• 海水与高氯环境：2205 或 2507（EN 10294-2；必要时补充 ASTM A789 的腐蚀要求）。
• 高温或强腐蚀：310S、Alloy 625／825、C-276（按厂家可制造性与工艺窗口确认）。
十、采购施工与运行维护风险提示
• 将空心棒直接等同压力管使用而未补充法规条款，存在合规与风险缺口。
• 合同未量化直线度、偏心率与椭圆度，后加工让步不足导致报废。
• 不锈钢未做酸洗与钝化或存在表面铁污染，易发生点蚀与锈蚀。
• 海水与高氯环境仍选 304／316，寿命不可控，应以双相或镍基替代。
• 未按 EN ISO 10893 约定无损检测方法与覆盖率，内部缺陷外漏。
• 高精度内孔未提前约定内表面粗糙度与加工方案，影响装配与寿命。
十一、代表性规格行（可直接用于招采文件）
• 合金钢轴套毛坯：
“空心棒：EN 10294-1 E355＋SR，外径 180 毫米×壁厚 30 毫米×长度 6 米；机加工余量外圆＋2.0 毫米、内孔＋2.0 毫米；直线度 ≤1.5 毫米／米；UT 100％（EN ISO 10893－8 等级按协议）；文件 EN 10204 3.1。”
• 高强环件坯（调质）：
“空心棒：ASTM A519 4140 Q＋T（硬度 28～32 HRC），外径 260 毫米×壁厚 45 毫米×长度 5.8 米；UT E2 级；端部倒角；EN 10204 3.1。”
• 不锈钢耐蚀构件：
“空心棒：EN 10294-2 1.4404（316L）HRAP，外径 150 毫米×壁厚 20 毫米×长度 6 米；酸洗与钝化；UT 100％；EN 10204 3.1。”
• 海工双相构件：
“空心棒：EN 10294-2 1.4462（2205）固溶，外径 120 毫米×壁厚 18 毫米×长度 6 米；相平衡 35％～60％；验证 ASTM A923 方法 A／B／C 与 G48－A＠25 ℃；UT 100％；EN 10204 3.2。”
十二、全球代表性生产商（按字母序，示例）
• Alleima（原 Sandvik Materials Technology）：Sanmac 不锈钢空心棒与双相系列。
• Benteler Steel／Tube：欧洲机械用无缝管与空心棒。
• OSTP（前 Outokumpu Stainless Tubular Products）：不锈钢空心棒与管材。
• TimkenSteel：合金钢机械用管与空心棒（ASTM A519 体系）。
• Tubacex Group：不锈钢与高合金管与空心棒，覆盖 EN／ASTM 体系。
• voestalpine Tubulars：欧洲无缝机械管与空心棒产品。
• Salzgitter Mannesmann：欧洲 EN 10294-1 空心棒与库存尺寸体系。
空心棒（Hollow Bar）｜技术版说明
1. 产品定义与适用范围
1）定义：空心棒是用于机械加工的厚壁圆形中空长材，通常由穿孔－热轧（或挤压）—热处理—矫直—机加工余量控制—探伤等工序制得，供后续车削镗孔、制成轴套、衬套、辊道、联轴器、压力承载件毛坯等使用。对应的欧洲专用产品标准为EN 10294-1（非合金与合金钢，车削加工用空心棒）和EN 10294-2（不锈钢，车削加工用空心棒）。
2）与“管”的边界： 与“流体管（如 ASTM A312、GB/T 8163）”不同：空心棒强调机加工余量与同心度/直线度控制，而非内压承压等级；与“精密钢管（如 EN 10305-1、GB/T 3639）”不同：精密管侧重薄壁、高尺寸精度与内表面粗糙度（常见用于液压缸件、活塞杆配合），空心棒更偏向中厚壁、可留足切削余量的可加工性要求；与“离心铸管/炉管（如 ASTM A608/A297）”不同：后者是耐热/耐蚀铸件体系，属于高温服役构件，一般不作为机械加工用空心棒。
3）适用行业：机械制造、矿山与冶金装备、石化炉辊与构件、造纸与纤维机械、泵阀与液压件毛坯、海工与海水环境构件、食品制药设备非介质侧结构件等。
4）不适用场景：需强制满足压力容器或管道规范（如 ASME 代码、PED）的流体承压部位，除非合同另行规定并满足相应法规附加条款（材料、检验、可追溯性与监造要求）。
2. 标准体系（按材质与用途分类）
2.1 专用“空心棒”与机械用管标准
• EN 10294-1：车削加工用空心棒（非合金与合金钢），规定尺寸、长度、公差、技术交货条件。
• EN 10294-2：车削加工用空心棒（不锈钢），规定尺寸、长度、公差、技术交货条件。
• EN 10297-1：通用机械与一般工程用无缝圆钢管，常作为空心棒的尺寸/交货条件参考或替代路线。
• EN 10305-1：冷拔无缝精密钢管（精密级尺寸与表面），用于需要更严公差与内表面质量的场合。
• ASTM A519：无缝碳钢与合金钢机械用钢管（美国体系下常作为“空心棒等效”供货的基础标准）。
• ASTM A511/A511M：无缝不锈钢机械用钢管（用于不锈钢空心棒或其等效供货）。
• ISO 1127：不锈钢管的尺寸与公差（当采用不锈钢“管材路线”供作空心棒毛坯时的尺寸／公差参照）。
• EN ISO 10893 系列：钢管无损检测通用方法（UT、ET、RT、MT、PT 等），作为空心棒/机械管的 NDE 选用依据。
2.2 中国、美国、日本常用配套标准（用于等效或补充）
• 中国 GB/T：
• GB/T 8162（结构用无缝钢管）；GB/T 3639（冷拔或冷轧精密无缝钢管）。
• 不锈钢方面，结构/流体/换热应用分别参见 GB/T 14975（结构用不锈钢无缝管）、GB/T 14976（流体输送用不锈钢无缝管）、GB/T 13296（锅炉与热交换器用不锈钢无缝管），当以“管材路线”替代空心棒时适用。
• 美国 ASTM/ASME（与受压相关的“管”标准，仅作边界说明）：
• A312（奥氏体不锈钢无缝/焊接管）、A213（锅炉与换热器用不锈与铁素体合金钢无缝管）、A269（奥氏体不锈钢一般用途管）、A789（双相不锈钢无缝/焊接管）。
• 日本 JIS（机械/不锈钢管常见对照）：JIS G3445（机械结构用碳钢管）、JIS G3459（不锈钢管）。
说明：ISO 2938（“钢—车削用空心圆钢”）已取消并作废，当前工程宜采用 EN 10294 系列作为空心棒基准。
3. 材料与牌号体系（示例，不限于此）
1）碳钢与低合金钢（典型 EN/ASTM 对照）：E355（1.0580）、20MnV6（1.5217）、42CrMo4（1.7225，ASTM 4140）、34CrMo4（4130）、E470/E590 等，用于通用机械加工、高强轴套、联轴器与辊道等。
2）不锈钢：奥氏体 304/304L（1.4301/1.4307）、316/316L（1.4401/1.4404）、321、347、310S、904L（1.4539）、高钼奥氏体 6Mo（UNS S31254，1.4547），双相 2205（1.4462）、超级双相 2507（1.4410），马氏体/沉淀硬化钢按需求选用。
3）镍基与高合金：Alloy 625（UNS N06625）、Alloy 825（UNS N08825）、Hastelloy C-276（UNS N10276）等多用于强腐蚀或高温抗渗碳部位，通常按 A511（机械用途不锈）或相应镍合金管/棒材标准与厂家技术条件供货。
4. 制造与热处理（流程与控制要点）
• 冶炼与坯料：EAF/BOF → AOD/VOD（不锈钢）精炼，必要时 ESR；连铸坯或锭。
• 成形：穿孔（曼内斯曼）＋热轧或热挤压成厚壁中空坯；必要时热处理后粗加工控余量。
• 热处理：
• 碳钢/合金钢：正火、调质（淬火＋回火）或正火＋回火，以满足强韧与可加工性。
• 不锈钢：固溶处理（典型 ≥1040 ℃，以材质标准为准）＋快速冷却，防止有害相（σ/χ）析出。
• 矫直与探伤：在线或离线矫直；按 EN ISO 10893 系列执行 UT/ET/MT/PT（项目指定覆盖范围）；空心棒常作为机加工毛坯，建议在供货状态控制直线度与残余应力水平，以降低后续车削变形风险。
• 机加余量与端部：明确内外圆机加余量；端面与倒角便于后续装夹与镗削。
5. 尺寸、壁厚与公差（按标准供货）
• 尺寸与长度：空心棒常规外径约 30～250 mm 为主流库存区间，特定厂家可覆盖更大范围（具体以产线能力与标准为准）；定尺与随机尺可选。
• 公差原则：
• EN 10294-1/-2 对外径、壁厚、长度、直线度等给出明确允许偏差明确椭圆度、端部垂直度与内孔偏心度等几何指标；
• 采用“管材路线”（A519、A511、EN 10297-1、EN 10305-1 等）供作空心棒时，外径、壁厚与直线度公差按相应管材标准执行；不锈钢可用 ISO 1127 的 D/T 公差体系作为协商参考。
• 偏心率与椭圆度：应在合同中量化偏心率上限（如 ≤10% 典型值，最终以所用标准或项目要求为准），并对椭圆度与直线度提出验收值。
• 机加工余量建议：根据目标成品外径与内孔精度，外径与壁厚各留 1.5–3.0 毫米（或按百分比）作为车削/镗削余量；薄壁件适当增大外径余量以保障刚性。
6. 表面与洁净
• 供货状态可为黑皮或酸洗/喷丸；表面不得有折叠、裂纹、夹皮、明显划伤与压痕。
• 不锈钢需进行酸洗与钝化（或以机械方式去除游离铁）以降低后续点蚀风险；有洁净要求的行业应在技术协议中对内表面残留、油污与颗粒度提出要求。
7. 质量控制与试验（ITP 主线）
• 化学成分：按牌号与标准；必要时进行 PMI。
• 力学性能：屈服强度、抗拉强度、延伸率与硬度按标准与热处理状态验收。
• 无损检测：按 EN ISO 10893 系列选择 UT/ET/MT/PT 方法与覆盖率；重要受力件建议 100% UT。
• 尺寸与外观：外径、壁厚、长度、直线度、椭圆度与偏心率；端面平面度与垂直度。
• 压力或致密性：空心棒非压力管，通常不强制水压；若作承压件毛坯，按项目要求做水压/气密。
• 文件：材质证明 EN 10204 3.1/3.2；热处理记录；NDE 报告；可追溯性文件。
8. 工况—材料—标准—尺寸映射（文字化速查）
• 通用机械加工轴套/衬套/联轴器毛坯：E355、20MnV6、42CrMo4；优先 EN 10294-1；尺寸在 30～250 mm 外径范围内优选库存规格。
• 高强与韧性要求（冲击/疲劳）：42CrMo4（调质），或 AISI 4140 路线；EN 10294-1 或 ASTM A519（机械用）供货。
• 耐腐蚀环境（食品、造纸、一般化工）：304L、316L；EN 10294-2 或 ASTM A511；尺寸公差可按 ISO 1127 协商。
• 含氯离子/海水/海工：双相 2205、超级双相 2507；EN 10294-2 或按 ASTM A511（机械用不锈）/ASTM A789（当以“管材路线”供货）组合技术条件执行。
• 高温抗氧化/抗渗碳构件毛坯：310S、耐蚀合金 625/825、C-276 等；以 A511 或厂家技术条件供货，并明确热处理与组织控制。
• 精密配合与内表面质量要求高：采用 EN 10305-1（冷拔精密）路线供货或在 EN 10294 基础上追加内孔加工与表面粗糙度要求。
9. 订货要点（可直接写入 RFQ/PO）
1）标准与版次：EN 10294-1/-2 或 ASTM A519/ASTM A511（注明年份）；如采用“管材路线”，补充 EN 10297-1、EN 10305-1、ISO 1127 等协议信息。
2）牌号与状态：示例“42CrMo4＋QT”“S32205 固溶”。
3）尺寸与公差：外径×壁厚×长度；直线度、椭圆度、偏心率上限；是否追加机加余量。
4）NDE 与检验：UT/ET 覆盖率；必要时 MT/PT；尺寸与外观验收条款。
5）文件：EN 10204 3.1/3.2，热处理曲线，NDE 报告，PMI 报告。
6）包装与防护：端面保护、内外防锈、捆扎与托盘、标识与追溯。
10. 常见风险清单（纠错与避免条款）
• 将空心棒直接充当“受压管道”而忽视相应法规与标准边界（应转 A312、A213、A269、A789 等管材标准评审）。
• 选用已作废的 ISO 2938 作为唯一依据（应以 EN 10294 系列为准）。
• 未在合同中量化偏心率、直线度与椭圆度，导致加工让步不足。
• 不锈钢未做酸洗与钝化或表面铁污染控制，导致早期点蚀。
• 海水/高氯环境仍以 304/316 代替双相或镍基，服役寿命不可控。
• 忽视 EN ISO 10893 的 NDE 等级与覆盖率，导致内部缺陷外漏。
11. 选材指南（文字化）
• 成本与加工效率优先：E355 或 20MnV6（EN 10294-1）。
• 强度与韧性优先：42CrMo4（QT）或 AISI 4140（ASTM A519），对冲击与疲劳友好。
• 通用耐蚀：304L、316L（EN 10294-2 或 ASTM A511）。
• 高氯化物/海水：2205 或 2507（EN 10294-2；必要时转管材路线并参考 ASTM A789）。
• 高温与强腐蚀：310S、Alloy 625/825、C-276（与厂家确认工艺窗口与可制造性）。
- 代表性规格行（可直接用于 RFQ/PO）
1. 机械轴套毛坯（合金钢）：
“空心棒：EN 10294-1 E355+SR，外径 180 毫米×壁厚 30 毫米×长度 6 米；机加工余量外径＋2.0 毫米/内孔＋2.0 毫米；直线度 ≤ 1.5 毫米/米；UT 全长 100%（ISO 10893-8 等级按协议）；文件 EN 10204 3.1。”
2. 高强法兰坯环件（调质钢）：
“空心棒：ASTM A519 4140 Q&T（硬度 28～32 HRC），外径 260 毫米×壁厚 45 毫米×长度 5.8 米；UT E2 级；端部倒角；EN 10204 3.1。”
3. 耐蚀机加工件（不锈钢）：
“空心棒：EN 10294-2 1.4404（316L）HRAP，外径 150 毫米×壁厚 20 毫米×长度 6 米；Ferrite ≤ 1.0%（如有需要）；酸洗＋钝化；UT 100%；EN 10204 3.1。”
4. 海工腐蚀工况（双相不锈钢）：
“空心棒：EN 10294-2 1.4462（2205）固溶，外径 120 毫米×壁厚 18 毫米×长度 6 米；相平衡 35%～60%；验证 A923 方法 A/B/C 与 G48-A @ 25 ℃；UT 100%；EN 10204 3.2（第三方见证）。”
13. 全球代表性生产商与品牌（按字母序，示例）
• Alleima（原 Sandvik Materials Technology）：Sanmac® 不锈钢空心棒，含 2205 等双相系列。
• Benteler Steel/Tube：机械用无缝管与空心棒产品线（欧洲）。
• OSTP（前 Outokumpu Stainless Tubular Products）：不锈钢空心棒与管材。
• TimkenSteel：合金钢 hollow bars/机械管（ASTM A519 体系）。
• Tubacex Group：不锈钢与高合金管与空心棒，覆盖 EN/ASTM 体系。
• voestalpine Tubulars：无缝机械管与空心棒（欧洲 EN 体系）。
• Salzgitter Mannesmann/Tube & Steel 经销网络：EN 10294-1 空心棒与尺寸库存体系（欧洲）。
注：各品牌的可制造尺寸、冶金路线与热处理窗口存在差异，订货需以厂家数据表与合同条款为准。
