汽车用管
汽车用管｜全球工程与招采用货一站式解决方案
一、产品定位与适用范围

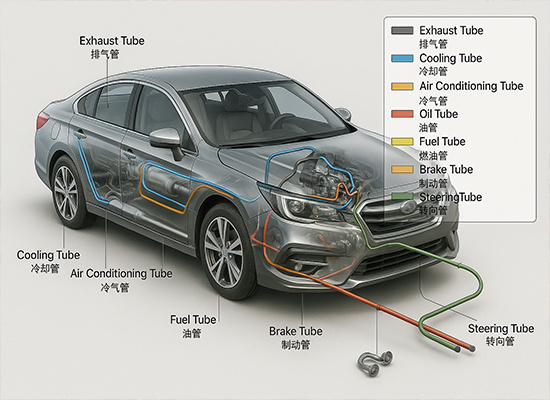

汽车用管指用于整车与零部件的金属管材，覆盖底盘与车身结构管、转向与传动系统用管、悬架与减振器缸筒、制动与燃油管路、空调与热管理系统配管、排气系统用不锈钢管等。根据功能与成形要求通常选用精密焊管、精密无缝管、拉拔后整形管、双层铜钎焊钢管、铁素体与奥氏体不锈钢管等。
本方案面向整车厂、一级供应商与改装工程，强调“场景—材料—标准—尺寸”的快速映射，兼顾全球标准体系一致性与本地法规合规。
二、标准矩阵（按用途与材质族群）
1）精密机械与底盘类
—— 欧洲：EN 10305 系列，含无缝冷拔精密钢管（第 1 部分）、焊接冷拔精密钢管（第 2 部分）、焊接尺寸定径精密钢管（第 3 部分）、液压与气动系统用无缝冷拔钢管（第 4 部分）、液压与气动系统用焊接钢管（第 5 部分）、焊接或激光焊接高精度钢管（第 6 部分）。
—— 美国：ASTM A513 机械用钢管（含拉拔过芯 DOM 路线）。
—— 日本：JIS G3472 汽车结构用电阻焊钢管，JIS G3445 机械结构用碳钢管。
—— 中国：GB/T 3639 冷拔或冷轧精密无缝钢管；GB/T 3094 冷拔异型钢管（用于异形截面）。
2）制动、燃油与液压总成管
—— SAE：J524 无缝低碳钢管，J525 焊接并冷拔低碳钢管（退火，适于弯扩），J526 低碳钢焊管，J527 单层与双层低碳钢焊接钢管。
—— ASTM：A254 双层铜钎焊钢管（俗称邦迪管），用于汽车与制冷系统。
—— ISO：ISO 8535-1 柴油喷射用钢管要求与试验。
—— 欧洲精密回路亦可按 EN 10305-4、EN 10305-5。
3）不锈钢与排气系统
—— ASTM：A268 铁素体与马氏体不锈钢管（通用服务，典型 409、439 等排气钢）；A269 奥氏体不锈钢管（通用服务，典型 304、316 等）。
—— 欧洲：EN 10296-2 机械与一般工程用不锈钢焊接圆管；EN 10297-2 机械与一般工程用不锈钢无缝圆管。
—— ASTM A554 焊接不锈钢机械结构管（外观与成形友好，适用于外饰与部分排气段）。
备注：不锈钢尺寸与公差可按 ISO 1127 的直径（D）与壁厚（T）等级协商执行。
三、场景—材料—标准—尺寸映射（文字化速查）
1）底盘与车身结构件（副车架、横梁、座椅骨架、车门防撞梁等）
—— 材料：低碳钢与微合金钢（E235、E275、E355 等），必要时 34CrMo4、42CrMo4。
—— 标准：EN 10305-2／-3／-6，ASTM A513（DOM），JIS G3472。
—— 典型尺寸：外径 10～120 毫米，壁厚 0.8～5.0 毫米，长度 6～12 米；精度等级按 EN 10305 或 h9／h10 协商。
2）减振器缸筒与活塞杆套管
—— 材料：E355（冷拔态），必要时 20MnV6、42CrMo4 调质。
—— 标准：EN 10305-1／-2，ASTM A513 Type 5（DOM）。
—— 典型尺寸：外径 20～80 毫米，壁厚 1.2～4.0 毫米，内孔表面粗糙度与直线度按图纸约束。
3）转向系统与传动轴管（传动轴、等速万向节套管、转向管柱）
—— 材料：1020／1026、E355、4130／4140（根据疲劳与扭矩）。
—— 标准：ASTM A513、EN 10305-1／-2。
—— 典型尺寸：外径 25～152 毫米，壁厚 1.5～6.0 毫米。
4）制动油管与燃油管路
—— 材料与结构：SAE J527 双层焊管或 ASTM A254 铜钎焊双层钢管；亦可选 J524／J525 退火级低碳钢管；腐蚀环境可选 304L、316L 奥氏体不锈钢。
—— 标准：SAE J524／J525／J526／J527，ISO 8535-1（柴油喷射高压支路），EN 10305-4／-5（液压与气动回路）。
—— 典型尺寸：外径 4～16 毫米，壁厚 0.7～2.0 毫米，盘管供货可达单卷 30～1000 米。
5）排气系统（前管、中段、尾段、涡轮后端高温段）
—— 材料：409L、436、439 铁素体不锈钢；高腐蚀或改装性能段用 304、316L。
—— 标准：ASTM A268（铁素体）、ASTM A269（奥氏体），EN 10296-2／EN 10297-2。
—— 典型尺寸：外径 25～114 毫米，壁厚 1.0～2.5 毫米；弯管与胀接工艺友好性需在订货时明确。
6）热管理与空调支路（冷却回路金属段）
—— 材料：304／316L；也可按 EN 10305-4 选择碳钢精密液压用管并做耐腐蚀涂层。
—— 典型尺寸：外径 6～25 毫米，壁厚 0.7～2.0 毫米。
四、规格范围与公差
—— 碳钢与合金钢精密管：外径 4～152 毫米，壁厚 0.7～8.0 毫米，长度 6～12 米或盘管；尺寸精度按 EN 10305 等级或工程等效 h9／h10。
—— 不锈钢管：外径 6～114 毫米，壁厚 0.8～4.0 毫米；公差按 ISO 1127 选 D3／D4 与 T3／T4 等级，或按 ASTM A268／A269 对应条款。
—— 直线度与椭圆度：依据 EN 10305 条款与项目图纸协商；传动轴与减振缸筒建议直线度 ≤0.3～0.5 毫米／米。
五、制造流程与关键控制
—— 原料与成形：热轧带钢开卷→高频焊（HFW／ERW）或穿孔无缝→冷拔／冷轧→拉拔过芯（DOM，适用时）→定径整形。
—— 热处理：退火、正火或调质以满足强度、韧性与成形性；不锈钢固溶处理并快冷。
—— 洁净与涂覆：内壁清洁度控制以适配制动与喷射系统；外壁可选锌铝镁、锌镍、电泳或有机涂层。
—— 焊缝与缺陷控制：焊缝热处理与在线涡流（ET）／超声（UT），关键件追加金相与爆破／脉动疲劳评价（按项目规范）。
六、质量检验与文件
—— 化学与力学：按相应材料与产品标准执行；必要时做 －40 ℃ 低温冲击。
—— 成形与压力：压扁、扩口、反复弯曲、胀接、爆破压力、脉动疲劳与盐雾腐蚀等按项目或标准选择。
—— 无损检测：ET／UT 100％ 覆盖（制动、燃油、喷射与安全件），抽检 MT／PT。
—— 文件与合规：材质证明 EN 10204 3.1／3.2，IATF 16949 体系声明，IMDS／REACH／RoHS 应项目要求提供；对柴油喷射用管提供 ISO 8535-1 试验记录。
七、供货形态与包装
—— 直管与盘管两类；端部去毛刺、倒角或按客户专用型式加工。
—— 盘管以缠绕膜与防锈纸包装，直管以束装加端盖；内壁洁净包装用于制动与喷射系统。
八、订货要点（可直接复用）
1）明确使用场景与工况：弯曲半径、胀接量、疲劳寿命、内洁净度、耐腐蚀等级等。
2）标准与版次：例如 EN 10305-4：2016、ASTM A513-2023、SAE J527、ISO 8535-1 版本等。
3）材料与状态：E355＋SR、42CrMo4＋QT、304L 固溶、409L 等，并注明是否 DOM。
4）尺寸与公差：外径×壁厚×长度；直线度、椭圆度；公差体系（EN 10305 等级或 ISO 1127 D／T 等级）。
5）检验项目：ET／UT 覆盖率、成形与胀接验证、爆破或脉动疲劳、盐雾或循环腐蚀、洁净度限值。
6）文件：EN 10204 3.1／3.2，IATF 16949、IMDS，必要时第三方见证。
九、选材指南（简要）
—— 低成本与高效率：E235／E355，EN 10305-2／-3。
—— 高强与疲劳：DOM（ASTM A513 Type 5）或 34CrMo4／42CrMo4。
—— 制动与燃油：SAE J527 双层焊管或 ASTM A254，要求退火与内壁洁净；高腐蚀侧用 304L／316L。
—— 排气系统：409L／436／439（ASTM A268）；高端段或改装用 304／316L（ASTM A269）。
十、采购、施工与运行维护风险提示
—— 误用尺寸与公差等级，导致弯管与胀接失效。
—— 将非退火焊管用于小半径成形，出现裂纹或起皱。
—— 制动与喷射系统未控制内洁净度与焊缝质量，导致堵塞或泄漏。
—— 排气管在含氯环境误用 304，点蚀失效；或焊后未清洗钝化。
—— 混用不同标准体系零部件（公制与英制），导致接口不兼容。
十一、代表性规格行（可直接用于 RFQ／PO）
—— 制动系统盘管：
“管材：SAE J527 双层焊接钢管，退火，外径 6 毫米×壁厚 0.9 毫米，盘管 100 米；内壁洁净度按项目；ET 100％；文件 EN 10204 3.1。”
—— 减振器缸筒：
“管材：EN 10305-1 E355 冷拔精密无缝管，外径 45 毫米×壁厚 2.5 毫米×长度 6 米；直线度 ≤0.3 毫米／米；UT 100％；文件 3.1。”
—— 排气前段：
“管材：ASTM A268 409L 焊管，外径 60.5 毫米×壁厚 1.5 毫米×长度 6 米；焊缝热处理；表面酸洗；ET 100％；文件 3.1。”
—— 燃油输送直管：
“管材：SAE J525 焊接并冷拔低碳钢管，退火；外径 8 毫米×壁厚 1.0 毫米×长度 6 米；扩口与起鼓试验合格；ET 100％；文件 3.1。”
十二、全球代表性生产商（按字母序，示例）
Alleima（原 Sandvik Materials Technology）、Benteler Steel/Tube、JFE Steel、Marcegaglia、Mannesmann Precision Tubes、Nippon Steel、Tata Steel Europe Tubes、Tenaris、Tubacex、voestalpine Tubulars、宝武钢铁、鞍钢、衡钢、久立等。
说明：各生产商的尺寸能力、冶金路线、热处理窗口与 NDT 等级存在差异，招采以数据表与合同为准。
汽车用管｜技术版说明
1) 产品定义与适用范围
• 定义：用于乘用车/商用车 制动、燃油/蒸发排放、动力冷却与润滑、空调/热管理、排气/EGR、底盘与机构件、（新能源）电池热管理与氢/CNG/LPG 燃料系统 的金属管与系统用管。
• 范围：精密无缝/焊接钢管（含 DOM、CDW、HFW/ERW、激光焊）、不锈钢管、铜-镍管、铝管/多孔扁管（MPE，若涉及热交换件）、端部加工与总成配套。
2) 标准矩阵（从体系到产品）
• 质量与清洁度：IATF 16949（含 PPAP/APQP/MSA/SPC/8D）、ISO 16232 / VDA 19（零部件清洁度），RoHS/ELV/REACH、IMDS。
• 精密钢管/机械用：EN 10305-1/-2/-3/-4/-5/-6；ASTM A513（Type 5/6 等，含 DOM/CDW）；EN 10297-1（无缝机械管）。
• 制动/液压硬管：SAE J524（无缝退火）、SAE J525（焊接+冷加工+退火）、SAE J356（ERW 受控内焊筋）；SAE J1047/ISO 4038（CuNi10Fe1Mn 铜镍制动管）。
• 燃油/蒸发排放/快插：金属段常用 ASTM A269（304/316L 等）；非金属燃油管 SAE J2260；接口 SAE J2044（快插）。
• 不锈钢：ASTM A269（奥氏体工艺/流体）、ASTM A268（铁素体排气/EGR）。
• 空调/热管理：SAE J3143（非金属制冷剂硬管组件）、SAE J3062（A/C 软管及总成）；铝管/多孔扁管按 OEM 规范与 ASTM B241/B210 等铝材标准。
• 车载氢/CNG/LPG：SAE J2579（氢燃料系统）、ISO 23273/19881（燃料电池车辆/车载氢部件）、ISO 15500/20766（CNG/LPG 组件，项目选用）。
3) 材料与牌号体系（示例）
• 低碳/中碳钢：EN E235/E255/E355（EN 10305）、SAE/AISI 10xx、ASTM A513（DOM/CDW）。
• 微合金/合金钢：20MnV6、E470、SAE 4130/4140（传动/减振/高强机构）。
• 不锈钢：奥氏体 304/304L、316/316L（燃油/冷却/热管理）；铁素体 409/439/441/444（排气/EGR）。
• 铜-镍：CuNi10Fe1Mn（90/10）（制动）；必要时锡青铜/黄铜接头配合。
• 铝合金：3xxx/6xxx 系列（B241/B210），A/C 与热管理（含 MPE）。
• 氢/高压气体：优选 316L/304L（冷加工态与洁净度受控），或经 OEM 论证的特种管；软管/编织管为车规专用件（按 SAE J2579/ISO 19881）。
4) 尺寸、精度与公差（文字化）
• 制动硬管：常用外径 4.75 mm（3/16″）/6.0 mm；壁厚 0.7–1.0 mm；端部 双喇叭/ISO 气泡喇叭，与 M10×1 / M12×1 等接头配套。
• 燃油/蒸发金属段：外径 6–12 mm、壁厚 0.8–1.2 mm；与 SAE J2044 快插尺寸带匹配。
• 冷却/润滑硬管：外径 8–22 mm、壁厚 0.8–2.0 mm；交货态 +SR/+NBK（EN 10305）。
• 排气/EGR：外径 38–76 mm、壁厚 0.8–1.5 mm（车型/声学/刚度决定）。
• 机构/底盘（减振筒/转向/传动套管）：外径 40–60 mm、壁厚 1.5–3.0 mm（E355/E460、A513 DOM）。
• 公差：按 EN 10305 或 ASTM A513/A269 对外径/壁厚/椭圆度/直线度的级别选定；端部几何按图纸与接口标准。
5) 制造与表面/防腐（要点）
• 制造路线：热轧穿孔/热挤→冷拔/冷轧（无缝）；HFW/ERW/激光焊→冷整（焊管/DOM）；必要时光亮退火 BA、正火/调质。
• 内洁净：全流程脱脂、清洗与干燥，防二次污染；关键回路按 ISO 16232/VDA 19 验证。
• 钢制制动/液压管防腐：Zn-Ni 或 Zn-Fe 镀层 + 有机封闭/顶涂；成形后补涂；焊缝区需做循环腐蚀验证（OEM 规范）。
• 不锈钢：焊后去应力或酸洗钝化（参照 A380/A967 类企业规范），控制热影响区敏化/贫铬。
• 空调/铝管：声明与 R-1234yf 及 PAG/POE 油的相容；控制弯折回弹与渗透率（与 SAE J3143/J3062 一致）。
• 快插/O-ring：SAE J2044 尺寸/拔脱力/耐压与温循；密封材质（如 FKM/HNBR）与介质/温度匹配。
6) 工况-材料-标准快速映射（工程指引，纯文本）
• 制动硬管（盐雾/溅水/石击） → SAE J525/J524/J356（钢）配 Zn-Ni 体系；或 SAE J1047 / ISO 4038（CuNi10Fe1Mn）。
• 燃油/蒸发硬管（汽油/E10/E20、柴油/Bx） → ASTM A269 304/316L；非金属段 SAE J2260，接口 SAE J2044。
• 动力冷却/润滑（高清洁+脉冲） → EN 10305-1/-2 E355（+SR/+NBK） 或 A269 304/316L。
• 空调（R-1234yf/R-134a） → 铝/非金属组合：SAE J3143/J3062 + OEM 标准；连接快插按 J2044。
• 排气/EGR（高温氧化/热疲劳） → A268 409/439/441/444；热端/法兰局部 304/316L。
• 底盘/机构（弯曲/翻边/强度） → EN 10305-1/-2/-3（E355/E460）、ASTM A513（DOM）、EN 10297-1（20MnV6/E470）。
• 电池热管理（低渗透/高清洁） → A269 304/316L 或 3xxx/6xxx 铝（按 OEM）；接头与介质相容。
• 车载氢（70 MPa 类） → SAE J2579、ISO 23273/19881；金属硬管优选 316L/304L（车规验证），或车规高压软管组件；严控清洁/微漏。
• CNG/LPG → ISO 15500/20766 组件，金属段按 A269/EN 10305 与 OEM 合格清单。
7) 质量控制与验证（整车级 ITP/PPAP 主线）
• 体系：IATF 16949；PPAP（DFMEA/PFMEA、控制计划、MSA、Cp/Cpk），IMDS 编码。
• 材料与几何：化学/机械；外径/壁厚/椭圆度/直线度；端部几何；镀层厚度与附着。
• 清洁度：ISO 16232/VDA 19 指定提取介质、颗粒计数/质量、残油限值、封装要求。
• 功能/耐久：爆破、压力脉冲（温度循环）、弯折/扭转疲劳、渗透率（燃油/制冷剂）、盐雾 ISO 9227 与 OEM 循环腐蚀（如 GMW14872/VW PV1209 等）。
• NDT：100% ECT/UT（焊缝重点），必要时抽检 X 射线。
• 装配验证：SAE J2044 拔脱/耐压/冲击；耐石击与夹持磨损。
• 特殊过程评估：CQI-9（热处理）/CQI-11（电镀）/CQI-12（涂装）/CQI-15（焊接）。
8) 交付与包装
• 端部：塑料端帽/干燥塞；成套件贴合格证与追溯编码。
• 防护：VCI 袋/防护膜；不锈/铝件防划伤；制动/燃油硬管套筒防变形夹具。
• 标识：标准/材质/尺寸/热号或批次/清洁度批量号/镀层体系/PPAP 级别；危险化学品声明（如需）。
9) 订货要点（RFQ/定点清单，可直接复用）
1. 用途/系统/介质/温压/脉冲谱/石击环境；2) 标准与钢级（示例：SAE J525 Zn-Ni / A268 TP409 / EN 10305-2 E355 +SR / A269 316L）；3) 尺寸（OD×WT×L、弯曲半径、端部型式与接口标准）；4) 公差与形位（OD/WT 级别、椭圆度、直线度、端部跳动/角度）；5) 表面/防腐（镀层体系与厚度、封闭剂、目标盐雾/循环腐蚀等级）；6) 清洁度（ISO 16232 指标、提取介质/方法、封装）；7) 验证与放行（爆破/脉冲/疲劳/渗透、NDT 覆盖率、PPAP 等级、IMDS）；8) 文件与追溯（EN 10204 3.1/3.2、CQI 报告、量检具校准、批次条码）；9) 物流与供货（定尺/盘管、包装、ESD/防刮、JIT/看板需求）。
10) 施工与风险控制（“不要踩的坑”）
• 用 A179/API 5L/X 级替代 制动/底盘精密管；
• 排气/EGR 仅写 A213/A269，忽略 A268 铁素体；
• 未声明 ISO 16232/VDA 19 清洁度与 PPAP；
• 制动钢管未采用 Zn-Ni 或等效耐蚀体系；
• 车载氢/CNG 沿用工厂管道标准，忽视 SAE J2579/ISO 23273/19881；
• 焊缝内筋/端部几何失控导致装配泄漏；
• 不锈钢焊后未酸洗钝化/贫铬，导致早期点蚀/应力腐蚀。
11) 规格行示例（可直接复制到招采文件）
• 制动硬管（钢）：
“Tube, SAE J525, OD 4.75 mm × WT 0.80 mm, NBK, Zn-Ni ≥ 8 µm + sealer, double flare to M10×1, ISO 16232 class per drawing, 100% ECT, cyclic corrosion per OEM spec, PPAP Level 3, IMDS provided, CMTR 3.1.”
• 制动硬管（铜镍）：
“Tube, SAE J1047 / ISO 4038, CuNi10Fe1Mn, OD 4.75 mm × WT 0.90 mm, pre-flared with nuts, burst & pulse per spec, salt spray per OEM, PPAP L3, CMTR 3.1.”
• 燃油硬管（不锈钢）：
“Tube, ASTM A269 TP316L, OD 8 mm × WT 1.0 mm, BA/annealed, ends per SAE J2044 quick-connect tolerance band, ISO 16232 cleanliness, permeability & fuel compatibility per OEM, 100% ECT, CMTR 3.1.”
• 排气中间管：
“Tube, ASTM A268 TP409, OD 63.5 mm × WT 1.2 mm, ERW + sizing, corrosion/thermal cycling per OEM, weld area passivation as required, CMTR 3.1.”
• 减振器外筒：
“Tube, EN 10305-2 E355 +SR, OD 52 mm × WT 2.0 mm, ID honed per drawing, concentricity/straightness limits stated, 100% ECT, CMTR 3.1.”
• 车载氢硬管（示例，需 OEM 论证）：
“Tube, 316L per OEM hydrogen spec, OD 10 mm × WT 1.5 mm, electropolished if required, He-leak per SAE J2579, particulate per ISO 16232, burst/pulse/temperature cycling as plan, PPAP L3, CMTR 3.1.”
12) 全球主要汽车用管与系统供应商（示例，投标前核实 PPAP/OEM 认可）
• 欧洲：Benteler Steel/Tube；Mannesmann Precision Tubes（Salzgitter）；ArcelorMittal Tubular Products；Marcegaglia（焊管）；Alleima（原 Sandvik，不锈/精密）；Tubacex（不锈/镍基）；Zeleziarne Podbrezova；Aperam Tubes；Vallourec（精密/机械）；Wieland / KME（铜/铜镍）；Hydro/Constellium（铝挤压/MPE）。
• 日本：Nippon Steel（含不锈/汽车管实体）；JFE Steel；Kobe Steel；Sanyo Special Steel；Maruichi Steel Tube；Sanoh、Usui（制动/燃油硬管系统）。
• 北美：Webco Industries；Plymouth Tube；AK Tube（不锈焊管/排气）；Zekelman/Atlas（结构）；Tenaris（机械/精密）；Mueller / Wieland NA（铜/铜镍）；Hydro Extrusions。
• 中国及亚洲其他：宝武/宝钢（精密/不锈焊管）；久立（不锈/双相精密）；常宝/衡阳华菱（机械/精密）；海亮/金龙（铜/铜镍）；POSCO/Hyundai Steel、SeAH（KR，汽车管）；Tata Steel Tubes、ISMT、Tube Investments of India（IN）。
注：车规量产需验证 IATF/PPAP、OEM 授权名录、过程能力与清洁度能力。
