法兰
法兰｜全球工程与招采用货一站式解决方案
一、产品定位与适用范围

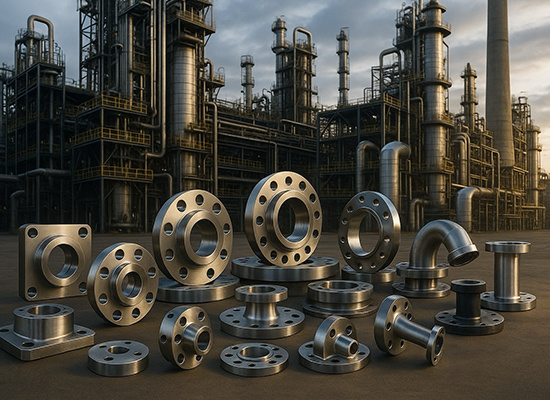

法兰用于与管道、阀门、设备之间的可拆卸连接，覆盖焊颈法兰、平焊法兰、盲板法兰、承插法兰、螺纹法兰、长颈法兰、搭接法兰及孔板、眼镜盲板、异径与可旋转等系列（英文缩写见下文括号）。适用行业包含油气（陆上与海工）、炼化与化工、电力（核电、燃煤、燃气、光热与储能）、水务与市政、采矿与冶金、食品与制药（卫生级）、造船与海事、半导体与超纯介质、建筑暖通与消防等全场景。
二、标准矩阵
1. 美制体系
— ASME B16.5（1/2 英寸至 24 英寸，全级别 150、300、400、600、900、1500、2500）
— ASME B16.47 A/B 系列（26 英寸至 60 英寸，150、300、400、600、900）
— MSS SP-44（管线法兰）
— ASME B16.9（对焊管件）、ASME B16.11（承插与螺纹锻件）、ASME B16.49（诱导弯，项目衔接）
— API 6A（井口与采油树法兰：6B、6BX，5k～20k psi，高压）
— NORSOK L-005／ISO 27509（紧凑型法兰，海工）
— 面型与标识：MSS SP-25（标识），RF/FF/RTJ/T&G/M&F 等面型按 B16.5、API 6A 与相关规范执行
2. 欧制体系
— EN 1092-1（公称直径 DN10～DN4000，PN2.5～PN400，多种结构型式）
— ISO 7005-1/-2/-3（配套国际通用）
3. 给水与市政
— AWWA C207（常温给水大口径低压法兰：Class B/D/E/F；不得等同 ASME Class 使用）
4. 国标与化工行业
— GB/T 9112/9113（钢制管法兰）、HG/T 20592/20593（化工用法兰与垫片、紧固件，PN 与 Class 双系列）
5. 垫片与紧固件
— ASME B16.20/B16.21、EN 1514（垫片）；ASTM A193/A320/A194、EN 14399/ISO 898（紧固件）；螺纹按 ASME B1.20.1、ISO 7-1、ISO 228-1 选用。
三、场景—材料—标准—尺寸映射（采购直读版）
1. 油气与炼化（含 sour 湿硫化氢）
— 材料：碳钢与合金钢 A105（正火）、A350 LF2（低温）、A694（高屈服），不锈钢 A182 F316L，双相钢 A182 F51/F53，镍基 B564 N06625 等；sour 工况按 NACE MR0175（油气上游）或 NACE MR0103（炼化）控制硬度与材料适用性。
— 标准：ASME B16.5、B16.47、MSS SP-44；高压井口用 API 6A（6B/6BX）。
— 尺寸：NPS 1/2～60 英寸，Class 150～2500；API 6A 5k～20k psi。
2. 电力与高温蒸汽
— 材料：A182 F11/F22/F91/F92 等合金钢（与相配管件 WP11/22/91/92），严格热处理与硬度窗口。
— 标准：ASME B16.5、B16.47。
— 尺寸：常见 NPS 1/2～48 英寸，Class 300～900。
3. 海水与高氯化物
— 材料：A182 F51（S32205）、F53/F55（S32750/S32760）、镍基合金 625/钛材配套；碳钢与海水长期接触需内衬或阴极保护。
— 标准：ASME B16.5、EN 1092-1；海工可选 NORSOK/ISO 27509 紧凑型法兰。
— 尺寸：DN/NPS 全覆盖，典型 PN16～PN40 或 Class 300。
4. 给水与市政
— 材料：碳钢与球墨铸铁，内衬水泥砂浆或环氧、聚氨酯等体系。
— 标准：AWWA C207；涂层参照 AWWA C210/C213/C222。
— 尺寸：约 4～144 英寸；严禁将 AWWA Class 直接等同 ASME Class。
5. 卫生级与超纯流体
— 材料：A182 F316L（受控硫），配 PTFE、EPDM 等卫生级垫片（需 FDA/USP-VI）。
— 标准：ASME BPE（与接头、卡箍配套）。
— 尺寸：按 BPE 公制与英制系列选型。
6. 深冷与氢能
— 材料：A350 LF2、A333（配管材），304L/316L 或钛材视介质；氢系统关注氢脆与氦检。
— 标准：ASME B16.5/B16.47，配 ASME B31.12 要求。
— 尺寸：按项目压力温度等级选取。
四、规格范围与公差
— ASME 系列：B16.5 覆盖 NPS 1/2～24 英寸，Class 150～2500；B16.47 覆盖 NPS 26～60 英寸，Class 150～900。
— EN 体系：EN 1092-1 覆盖 DN10～DN4000，PN2.5～PN400，多种结构型式。
— 面型与粗糙度：RF 面常规 125～250 AARH；RTJ 槽按 R、RX、BX 型式加工并与环垫匹配。
— 内孔匹配：法兰内孔需与管道标准尺寸及壁厚等级（Sch）配合，避免台阶与冲蚀。
五、制造流程与关键控制
— 原材与成形：锭或连铸坯自由锻开坯，环轧、模锻或镦粗＋穿孔成形；焊颈部保证纤维流线连续。
— 热处理：碳钢与合金钢正火或调质；不锈钢与双相钢固溶水冷并防止二次相析出；API 6A 高压件严格 Q&T 硬度与韧性控制。
— 无损检测：锻件按 ASTM A388 超声分区级别执行，必要时配磁粉或渗透检测。
六、质量检验与文件
— 化学与 PMI：炉前分析与到货 PMI 抽检，关键合金部位建议 100% PMI。
— 力学与低温：屈服、抗拉、延伸，低温冲击（如 −46 ℃ 对应 LF2/WPL6）。
— 腐蚀与相平衡：奥氏体做 A262（晶间腐蚀）选项；双相做 A923（A/B/C）及 G48 点蚀；sour 控硬度。
— 几何与面型：按 B16.5/B16.47/EN 1092-1 验收尺寸、面型与粗糙度。
— 文件：材质证明 EN 10204 3.1/3.2，热处理曲线、NDE 报告、压力/泄漏试验（如项目要求）、涂层质控记录。
七、供货形态与包装
— 供货形态：成品法兰与配套垫片、紧固件、绝缘套件。
— 表面与保护：酸洗与钝化（不锈钢）；底漆、熔结环氧（FBE）、聚氨酯或 3LPE/3LPP（按项目）；面型保护盖、端口封帽、干燥与防潮包装。
八、订货要点（可直接复制至询报价）
1. 标准与型式：例如“ASME B16.5 焊颈法兰（WN），突面（RF）”。
2. 尺寸与压力：NPS/DN、压力级（ASME Class 或 PN）；注明法兰内孔与管道壁厚等级（Sch）匹配。
3. 材料与状态：例如“A182 F316L 固溶”、“A350 LF2 调质”；是否 NACE MR0175 或 MR0103。
4. 面型与粗糙度：RF/FF/RTJ/T&G/M&F；注明 RF 粗糙度或 RTJ 型式（R/RX/BX）。
5. 热处理与硬度：高温与 sour 工况需给出硬度窗口与 PWHT 需求。
6. 检验与文件：PMI、UT/MT/PT/RT 比例；低温 CVN；A262/A923/G48；材质证明 EN 10204 3.1/3.2。
7. 表面与包装：酸洗钝化或涂层体系，面型保护盖、VCI、防潮包装。
九、选材指南（速查）
— 常压公用介质：A105（正火）或等效；PN 系可用 P245GH/16MnR。
— 低温至 −46 ℃：A350 LF2 或 WPL6，配置 A320 L7/L7M 螺栓。
— 海水与高氯化物：A182 F51/F53/F55 或镍基合金。
— 高温蒸汽与再热：A182 F11/F22/F91/F92。
— 卫生级与超纯：BPE 316L（受控硫），配卫生级垫片。
十、采购、施工与运维风险提示
— 禁止将 AWWA Class 等同 ASME Class 使用。
— 禁止 RF 与 FF 混接。
— 双相不控铁素体与二次相易失效，须做 A923 与 G48。
— sour 工况未控硬度风险高。
— 内孔不匹配会引发压降与冲蚀。
— 海工寿命需配涂装与阴保，必要时选紧凑型法兰。
十一、代表性规格行（示例，项目可直接复用）
— “Flange, ASME B16.5, WN RF, NPS 12, Class 600, ASTM A694 F65（正火与回火）, Bore to NPS12 Sch80, Facing 125–250 AARH, UT per ASTM A388, CMTR EN 10204 3.1.”
— “Flange, EN 1092-1 Type 11（焊颈突面）, DN300 PN40, A182 F51（S32205）, 酸洗钝化按 ASTM A380/A967, 垫片 EN 1514, 紧固件 A193 B7/A194 2H, PMI 100%, G48-A @25 ℃ 通过, CMTR 3.1。”
— “Flange, API 6A 6BX, 10k, RTJ BX-Ring, 4130 Q&T, 符合 NACE MR0175, PSL-3, 硬度按规范, NDE per API 6A, CMTR 3.2。”
— “Flange, AWWA C207 Class D, 84″, CS, 钻孔按 C207, 外涂层按 AWWA C210/C213, 假孔检测按 AMPP SP0188, CMTR 3.1。”
— “Ferrule, ASME BPE, 316L（低硫）, SF1 内表面 Ra ≤0.5 微米, 电解抛光, 垫片 PTFE（FDA/USP-VI）, 表面报告＋CMTR。”
法兰（Flanges）｜技术版说明
1. 适用场景与功能
• 作用：在管道—阀门—设备—压力容器间提供可拆式承压密封连接，依靠“法兰—垫片—螺栓/螺母”组合实现密封与承压。
• 行业：石油化工、天然气长输与站场、炼化与乙烯、海工与海上平台、核/火电、水务市政、制药与食品卫生、造纸、冶金、矿山、通用工业等。
2. 标准体系与覆盖范围（含国标/欧标/美标/日标/ISO）
• ASME / MSS（英制 Class 制）
– ASME B16.5：NPS 1/2″–24″，Class 150/300/400/600/900/1500/2500。
– ASME B16.47：NPS 26″–60″，Series A/B，Class 150/300/400/600/900。
– ASME B16.36：孔板法兰（带取压孔/仪表环）。
– ASME B16.48：线盲板（Spectacle Blind / Spade & Spacer）。
– ASME B16.20 / B16.21：金属/非金属垫片。
– ASME B1.20.1：NPT 螺纹（螺纹法兰衔接）。
– MSS SP-44（B16.47 Series A 源标准）、API 605（B16.47 Series B 源标准）。
• EN / ISO（公制 PN 制）
– EN 1092-1：钢制法兰（DN 10–DN 4000，PN 2.5–PN 400/420；含 Type 01/02/05/11/13/21/34 等）。
– EN 1514（PN 垫片尺寸与类型）、EN 12560（RTJ 垫片）。
– ISO 7005-1：钢制法兰（与 EN 体系配套）。
• JIS（日标）
– JIS B 2220：5K/10K/16K/20K/30K（项目指定时采用）。
• AWWA（水务/市政）
– AWWA C207：环板/板式法兰（Class B/D/E/F，大口径低中压）。
– AWWA C228：不锈钢法兰（市政水务）。
• API / 井口
– API 6A（6B/6BX）：井口与采油树法兰，2000–20000 psi（与 ASME/EN 体系不可互配）。
• 可选 Compact/Clamp 类
– 按项目规范（如 ISO 27509、NORSOK 或厂商标准）执行。
• 螺栓/垫片（配套）
– 紧固件：ASTM A193/A320（螺柱） + ASTM A194（螺母）。
– 垫片：ASME B16.20 / B16.21 或 EN 1514 / EN 12560（与面型匹配）。
• 国标/行业标（中国）
– GB/T 9112–9124：钢制管法兰系列（型式、参数、面型、尺寸）。
– HG/T 20592 / HG/T 20615：化工用钢制管法兰、垫片与紧固件（覆盖 PN & Class）。
3. 面型与密封面
• 常见面型：RF（突面）、FF（平面）、RTJ（环连接槽）、T&G（榫槽）、M&F（凹凸）。
• RF 粗糙度：常用 125–250 AARH（≈3.2–6.3 μm Ra）“Stock Finish”；若需 63–125 AARH 或指定纹理须在订单/技术协议中明确。
• RF 凸台高度（ASME 系）：Class 150/300 → 1.6 mm；Class 400–2500 → 6.4 mm。
• RTJ 垫片：ASME B16.5 用 R（椭圆/八角）；API 6A 高压用 RX/BX（仅 6BX）。
• 对接配管：焊颈法兰需指定与管道 Schedule 匹配的内孔；若涉及腐蚀裕量/节流需求，应给出目标内径。
4. 材料与锻件规范（含覆层/堆焊与 NACE）
• 碳钢/低温/高屈服：ASTM A105（可 A105N）、A350 LF2/LF3（低温）、A694 F42–F70（管线高屈服），部分项目可用 ASTM A707（管线专用锻件）。
• 合金钢（高温/锅炉）：ASTM A182 F1/F5/F9/F11/F22/F91/F92（按 N/T/Q+T 供货）。
• 不锈钢/耐蚀合金（锻件）：ASTM A182 F304/L、F316/L、F321、F347、F310；双相/超级双相 F51（S31803/32205）、F53（S32750）、F55（S32760）；超级奥氏体 F44（254SMo）。
• 镍基/高镍：ASTM B564 N04400（Alloy 400/Monel）、N06600/625（Inconel 600/625）、N08800/800H/825（Incoloy 800H/825）、N10276（C-276）等。
• 钛及钛合金：ASTM B381（F-Gr.2/Gr.7/Gr.12/Gr.5 等），几何按 B16.5/B16.47。
• 覆层/堆焊：CRA 堆焊（如 ERNiCrMo-3/-4 等）或爆炸/轧制复合板；化工段可选 PTFE/PFA 衬里（需在图纸/技术协议中明确范围与厚度）。
• 酸性环境（H₂S/CO₂）：按 NACE MR0175/ISO 15156 或 NACE MR0103 控制材料、热处理、硬度与组织；HAZ 硬度需验证。
5. 典型尺寸厚度与公差（工程估算区间；最终以标准表为准）
• ASME B16.5 外径（OD）：约 90–1200 mm（NPS 1/2″–24″）。
• ASME B16.5 厚度（T）：约 12–120 mm（Class 150–900 常见），高压可至 200+ mm（Class 1500/2500）。
• ASME B16.47（NPS 26″–60″）：厚度约 40–200 mm（随 Series A/B 与 Class 递增）。
• EN 1092-1（DN 10–4000）：厚度随 PN/DN 递增（Type 01/11/13/21/34 等依型式变化）。
• AWWA C207：大口径板式/环板法兰，厚度约 8–75 mm（随直径与 AWWA Class 而定）。
• 螺栓/螺母：A193 B7/B7M/L7/L7M/B8/B8M + A194 2H/2HM/7/8/8M（结合介质/温度/酸性工况选择）。
• 粗糙度/面型公差：按 B16.5/B16.47/EN 1092-1 规定执行，订单应注明特别要求。
6. 产品系列（含适用标准/场景）——保留第二段中清晰结构
6.1 焊颈法兰（Weld Neck, WN）
尺寸/压力：NPS 1/2″–60″；Class 150–2500。特性：厚度高、颈长，适高温高压与循环载荷。
常用材质：A105、A350 LF2、A182 F11/F22/F91、F304/L、F316/L、2205、Inconel 625。
应用：炼油/乙烯高温高压管系、锅炉过热器/再热器集管、海工立管、核电旁路。
面型：RF/RTJ/T&G。
6.2 平焊法兰（Slip-On, SO）
尺寸/压力：NPS 1/2″–60″；Class 150–600（常用）。特性：装配便捷，中等承载。
材质：A105、A350 LF2、A182 F304/L、F316/L。
应用：中低压公用工程、冷凝水/循环水、储运管线、设备接管。
面型：RF/FF。
6.3 承插焊法兰（Socket Weld, SW）
尺寸/压力：常见 NPS 1/2″–3″；Class 300–1500。
材质：A105、A182 系列不锈钢/合金钢。
应用：小口径高压支路、仪表/液压/取样线。
面型：RF。
6.4 螺纹法兰（Threaded, THD）
尺寸/压力：NPS 1/2″–4″；Class 150–300（常用）。
材质：A105、A350 LF2、不锈钢。
应用：低压、不宜动火区域、临时/撬装连接。
面型：RF/FF。
6.5 盲板法兰（Blind, BL）
尺寸/压力：NPS 1/2″–60″；Class 150–2500。
材质：同 WN；可做 RTJ。
应用：管端封闭、压力试验、设备人孔盲板。
6.6 板式/环板法兰（Plate Flange / EN 1092-1 Type 01 / AWWA Ring/Plate）
尺寸/压力：DN 50–DN 4000；PN 2.5–PN 40（常用）；AWWA 大口径低压。厚度约 12–120 mm。
材质：碳钢 Q235/Q345/A36、304/316L，可热浸镀锌或防腐涂层。
应用：市政给排水、循环水、冷却水、大型风管/水管低压系统。
面型：RF/FF。
6.7 长颈法兰（Long Weld Neck, LWN）
尺寸/压力：NPS 1″–24″；Class 150–1500。
材质：A105、A182 F22/F91、F316L。
应用：容器/塔器喷嘴、高温喷射、蒸汽/急冷线。
6.8 搭接法兰（Lap Joint, LJ，配 Stub End）
尺寸/压力：NPS 1/2″–24″；Class 150–300。
材质：LJ 常用碳钢；Stub End 常用不锈钢。
应用：腐蚀性介质（更换内衬/Stub End 成本低），频繁拆装部位。
6.9 孔板法兰（Orifice Flange）
尺寸/压力：NPS 1″–24″；Class 300–900 常见。
材质：A105、F304/L、F316/L、合金钢。
应用：流量计量，带取压孔/夹持孔板/密封环。
6.10 眼镜盲板 / 插片法兰（Spectacle Blind / Spade & Spacer）
尺寸/压力：NPS 1″–24″；Class 150–900 常见。
应用：管路隔断、吹扫/切换。
6.11 异径/扩径法兰（Reducing / Expanding Flange）
尺寸/压力：按口径过渡设计；Class 150–900 常见。
应用：换热器接管、泵出口、计量口径过渡。
6.12 旋转法兰（Swivel Flange）/ 液压方形法兰（SAE 四螺栓）
旋转法兰：海工/海底管道，便于对中与高装配效率。
SAE 方形液压法兰：高压液压回路、压裂/钻修井设备。
6.13 API 6A 高压法兰（6B/6BX）
压力：2,000–20,000 psi；材料按 PSL/NACE。
应用：井口、采油树、choke/kill 系统；与 ASME 不互配。
7. 工况-材料-标准快速选型（工程指引，纯文本改写）
• 通用承压（-29～425 °C）：推荐标准/型式＝ASME B16.5/B16.47（WN/SO/BL）；推荐材料＝A105（可 A105N）；面型/垫片＝RF + 螺旋缠绕垫（石墨/合金钢环）；备注＝常规介质场景。
• 低温（≤-46 °C）：推荐标准/型式＝B16.5 WN；推荐材料＝A350 LF2/LF3；面型/垫片＝RF + 石墨；备注＝需低温冲击与硬度控制。
• 高温蒸汽/再热：推荐标准/型式＝B16.5 WN；推荐材料＝F11/F22/F91/F92；面型/垫片＝RF 或 RTJ；备注＝关注蠕变/持久强度与 PWHT。
• 卫生/弱腐蚀：推荐标准/型式＝B16.5（SO/WN）；推荐材料＝F304L/F316L；面型/垫片＝RF + PTFE；备注＝304L/316L 常见。
• 高氯/海水/脱盐：推荐标准/型式＝B16.5（WN/BL）；推荐材料＝F51/F53/F55 或 B564 N06625；面型/垫片＝RF/RTJ + 石墨；备注＝重点校核点蚀/缝隙腐蚀。
• 酸性气（H₂S/CO₂）：推荐标准/型式＝B16.5（WN）；推荐材料＝A350 LF2 + NACE、F316L + NACE、B564 N06625；面型/垫片＝RF/RTJ；备注＝严格控硬度与 HAZ。
• 市政大口径：推荐标准/型式＝EN 1092-1 或 AWWA C207；推荐材料＝Q235/Q345 或 304/316L；面型/垫片＝FF/RF + 非金属垫；备注＝承压按各体系表值。
• 井口/采油树：推荐标准/型式＝API 6A 6B/6BX；推荐材料＝PSL/NACE 对应牌号；面型/垫片＝RTJ（RX/BX）；备注＝与 ASME 不互配。
8. 质量控制与文件（QA/QC）
• 化学与 PMI：炉批光谱；关键合金建议 100% PMI。
• 力学性能：屈服/抗拉/延伸；低温场景做冲击（如 LF2/LF3）。
• 无损检测：UT（A388）、MT/PT；厚壁/关键件或项目要求时增补 RT。
• 尺寸与面型：孔距/孔径/同心度/内孔/面型/粗糙度 100% 检验；RF 高度与 RTJ 槽几何需量测记录。
• 硬度与 NACE：酸性工况控制硬度（含 HAZ），过程需留痕。
• 文件：EN 10204 3.1/3.2、热处理记录、NDT 报告、涂层/堆焊记录、NACE 合规声明。
• 表面：密封面与螺纹不得电镀或厚涂；出厂配面罩/塑帽与防锈油。
9. 交付与包装
• 密封面保护：塑料面罩/夹板，RTJ 槽配专用护套。
• 防腐：密封面轻防锈油；外表可环氧富锌底 + 面漆或热浸镀锌（严禁涂覆密封面与螺孔）。
• 包装：木托/钢托 + 捆扎 + 角护；单件标牌与批次条码/二维码。
• 随单文件：MTC（3.1/3.2）、NDT/热处理/涂层报告、合规声明（如 NACE/PED/船级社）。
10. 订购要点（BOM/RFQ 清单）
1). 标准 + 型式（示例：ASME B16.5 WN RF / EN 1092-1 Type 11 RF / AWWA C207 Class E）。
2). 口径与压力（示例：NPS 12″ Class 600 / DN300 PN40 / DN2400 AWWA Class E）。
3). 面型与粗糙度（RF/RTJ/T&G；AARH 范围；RF 凸台高度若需特别控制请注明）。
4). 材料与特殊要求（A105N/LF2/F22/F316L/F51/B564 N06625 等；是否 NACE、是否低温冲击）。
5). 配管参数（管材标准与 Schedule 或目标内径，便于 WN 内孔预加工）。
6). 紧固件/垫片（A193/A320 + A194 等级组合；垫片型式与材质）。
7). 检验与文件（NDT 等级、是否第三方见证、EN 10204 证书类型）。
8). 表面与涂层（涂层体系、是否镀锌、密封面/螺纹区不可涂覆）。
9). 体系兼容与过渡（ASME 与 EN/AWWA/API 6A 不可直接替换，跨体系接口需过渡件或重新校核）。
11. 施工与装配质量控制（要点）
• 配对与同轴：法兰面平行度/同轴度、螺栓孔对中；避免装配应力。
• 面型与粗糙度：密封面不得划伤/压痕；达不到指定 AARH 应返修。
• 垫片与紧固件：垫片与面型匹配；螺栓长度、润滑与扭矩/张力应按程序交叉对称上紧。
• 焊接与 PWHT：按 ASME IX/ISO 15614 评定；酸性工况须做 HAZ 硬度验证。
• 绝缘与防电偶：碳钢—不锈/镍基异材接头配置绝缘垫片/套件，结合阴极保护策略。
• 防腐与保护：安装前密封面清洁与防护；海工/室外按体系涂装。
• 尺寸复核：水压前复核内孔、错边量与管线线性。
12. 易错风控清单
• 误把 AWWA 当 ASME Class 使用。
• 混用 B16.47 A/B 与 B16.5、API 6A（不兼容）。
• 未明确面型/粗糙度/RF 凸台高度。
• WN 内孔未按 Schedule 预加工或目标内径错配，导致节流/应力集中。
• 酸性工况未执行 NACE 与硬度限值；焊后未做 HAZ 硬度验证。
• 密封面/螺孔被涂覆或镀锌。
• 紧固件材料与工况不匹配（如低温未用 A320 L7/L7M）。
• 采购跨体系（ASME/EN/AWWA/API 6A）未做孔距/螺栓/垫片/面型转换校核。
13. 全球法兰产业群与代表性单位（示例，按字母序；下单须核资质/范围）
• 产业集群：
– 中国：山西定襄（环轧/重型锻件法兰）、河北孟村（管件/法兰）、温州龙湾（不锈钢阀门/法兰）、长三角/珠三角（机加/表面工程配套）。
– 意大利：伦巴第/贝加莫/莱科（环轧与锻钢法兰生态）。
– 德国：巴符/北威（锻钢法兰与不锈钢环件）。
– 西班牙：巴斯克（大型环轧/锻造）。
– 美国：德州/路易斯安那（油气法兰）、中西部（锻造与机加）。
– 印度：古吉拉特/马哈拉施特拉（不锈钢法兰）。
– 日本/韩国：精密锻造与海工配套。
• 代表性单位（示例，字母序）：
– Bebitz Flanschen GmbH（德国）
– Coastal Flange（美国）
– F.lli Melesi S.p.A.（意大利）
– Galperti Group（意大利）
– Maass Global Group（美国/全球）
– Metalfar Prodotti Industriali S.p.A.（意大利）
– ULMA Forged Solutions（西班牙）
– Viraj Profiles（印度）
– Weldbend（美国）
• 中国可在“定襄/温州龙湾/河北孟村”产业集群中筛选具备 EN 10204 3.2、船级社、ASME U 等资质的制造商。
14. 规格行示例（可直接复制进采购文件，纯文本）
(A) ASME 系焊颈法兰（高温蒸汽）
• 标准/型式：ASME B16.5 WN RF
• 尺寸/压力：NPS 10″ Class 600；RF 凸台 6.4 mm
• 材料/热处理：A182 F22，Q+T；NDE：UT（A388）+ MT
• 垫片/螺栓：B16.20 螺旋缠绕（石墨/304 内外环）；A193 B16 + A194 4
• 文件：EN 10204 3.1；附热处理/PMI/NDT 报告
(B) EN 系平焊法兰（循环水）
• 标准/型式：EN 1092-1 Type 01 FF
• 尺寸/压力：DN 1200 PN16
• 材料/涂层：P265GH 等效；外表环氧富锌底 + 面漆（密封面不涂）
• 垫片/紧固件：EN 1514 非金属垫片；8.8 级镀锌螺栓
• 文件：EN 10204 3.1；尺寸与涂层报告
(C) NACE 酸性工况焊颈法兰
• 标准/型式：ASME B16.5 WN RTJ
• 尺寸/压力：NPS 6″ Class 900；R-Oct. RTJ
• 材料/要求：A350 LF2；NACE MR0175 合规；硬度 ≤ 22 HRC（含 HAZ）
• 螺栓/垫片：A193 B7M + A194 2HM；B16.20 螺旋缠绕（石墨/316）
• 文件：EN 10204 3.2；NACE 声明 + HAZ 硬度报告
(D) AWWA C207 环板法兰（原水管道）
• 标准/型式：AWWA C207 Class E（Ring Flange）
• 尺寸：DN 2400（孔距/孔径/厚度按 C207 表）
• 材料/防腐：碳钢；热浸镀锌或涂层（密封面不涂）
• 文件：EN 10204 3.1；尺寸与镀锌/涂层报告
标签:
